Špaletové nebo kastlové okno je významný architektonický prvek v historických budovách.
Po dobu 200 let je to nejobvyklejší konstrukce okna. Naše rodina je s těmito okny velmi spojena, v podstatě můžeme říci, že jak se po dobu 100 let vyvíjelo špaletové okno, tak se vyvíjela i naše rodina.

Náš praděda Bedřich Nenadál se zabýval výrobou těchto oken již od založení naší firmy.
Veškeré poznatky, které za řadu let výroby zjistil, předal svému synovi - našemu dědovi Zdeňkovi Nenadálovi. Náš otec Zdeněk Nenadál byl od malička v truhlárně a ve svých 13 letech vyrobil své první okno. Bylo to samozřejmě kastlové okno k usazení do zděné špalety. S tímto osudem je spojen i Zdeněk Nenadál ml., který je v současné době vedoucím výroby. Proto si stojíme za tím, co vyrobíme. A my víme, jak vyrobit špaletové okno k vaši spokojenosti.
Všechny poznatky z naší minulosti při výrobě špaletový oken jsme spojili s nejmodernější technologií 21. století a vyvinuli současné špaletové okno NENADAL.

Tak jak je dnes naše okno vypadá
a jak je konstrukčně řešeno, určuje:

Kvalitativně vyrobené Špaletové okno NENADAL (vývoj, funkčnost, materiál, povrchová úprava, další).
Nová replika špaletové okno je v souladu s architekturou stavby a splňuje požadavky Národního Památkového ústavu.
Naše okno splňuje požadavky ČESKÝCH A EVROPSKÝCH NOREM na otvorové výplně.

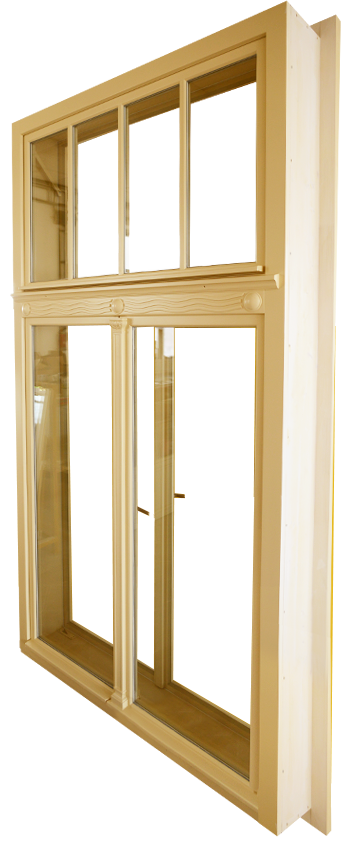

Špaletové okno Nenadal

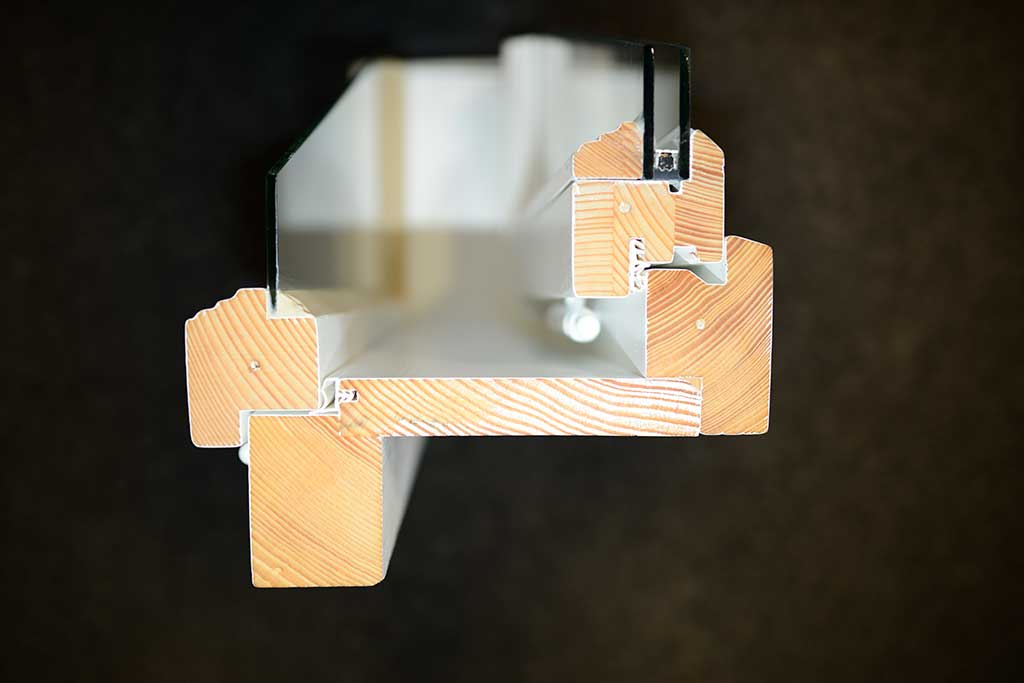

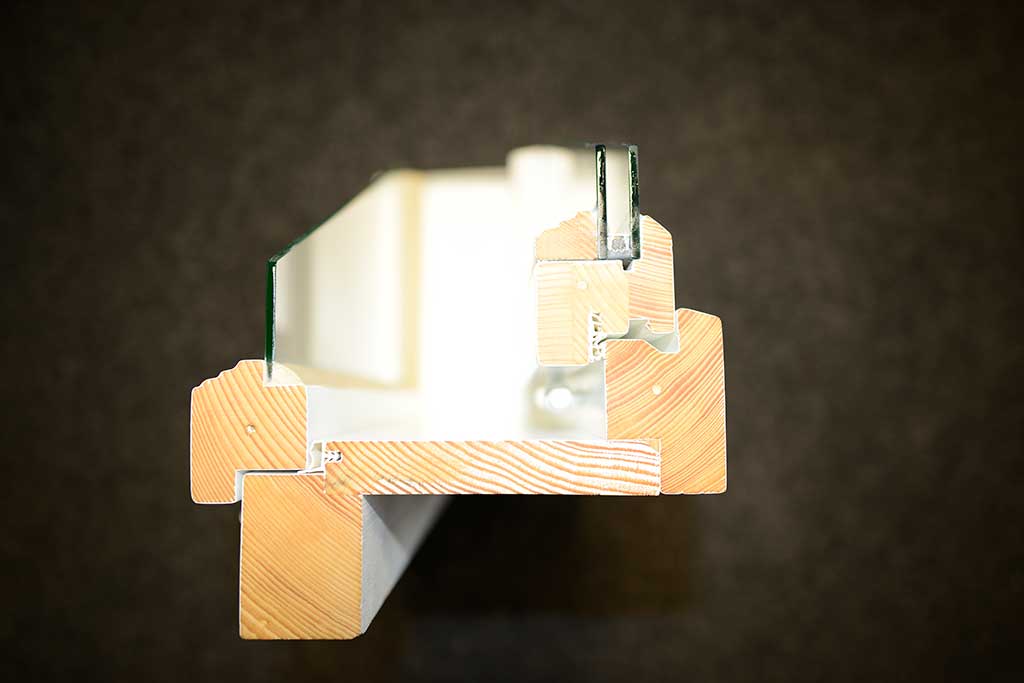

Konstrukce

Konstrukce špaletového okna NENADAL vychází z odzkoušené certifikované konstrukce. Jednotlivé rámy jsou spojeny čepovými a kolíkovými spoji - okna tak disponují vysokou stabilitou a tuhostí.

Okno se skládá z venkovního rámu a venkovních subtilních profilovaných křídel s osazenými izolačními skly, kde jsou dále osazeny profilované klapačky a okapnice. Mezi venkovním a vnitřním rámem je dřevěná masivní špaleta.

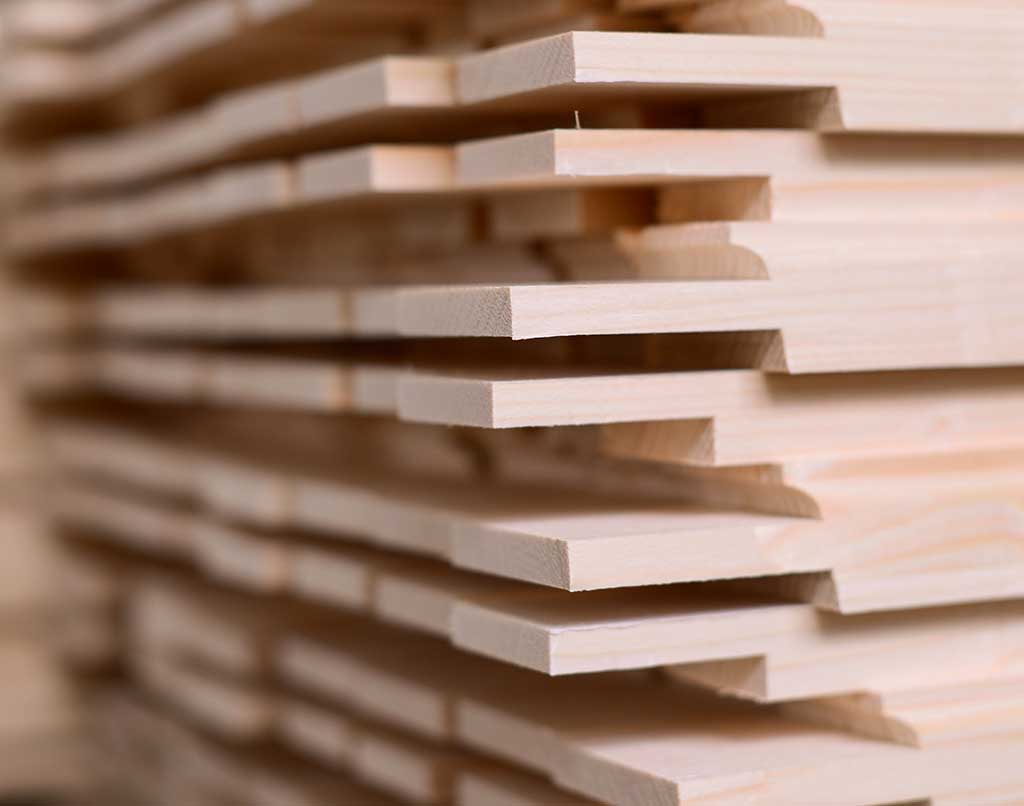

Dřevina

Naše špaletové okno NENADAL vyrábíme nejčastěji ze smrkových certifikovaných hranolů. Samozřejmostí je výroba okna i z jiné dřeviny, jako například BOROVICE, DUB, MODŘÍN, MERANTI.

Těsnění

Těsnění je dalším důležitým prvkem, který napomáhá dobrým akustickým a tepelným vlastnostem špaletového okna. Dále těsnění prodlužuje životnost okna, protože do okna nezatýká. V konstrukci našeho certifikovaného špaletového okna jsou vždy dvě těsní - jedno rámové a druhé křídlové.

Barevnost těsnění se snažíme sladit vždy s konečnou povrchovou úpravou, aby byli barevnosti obou částí okna co nejvíce podobné.

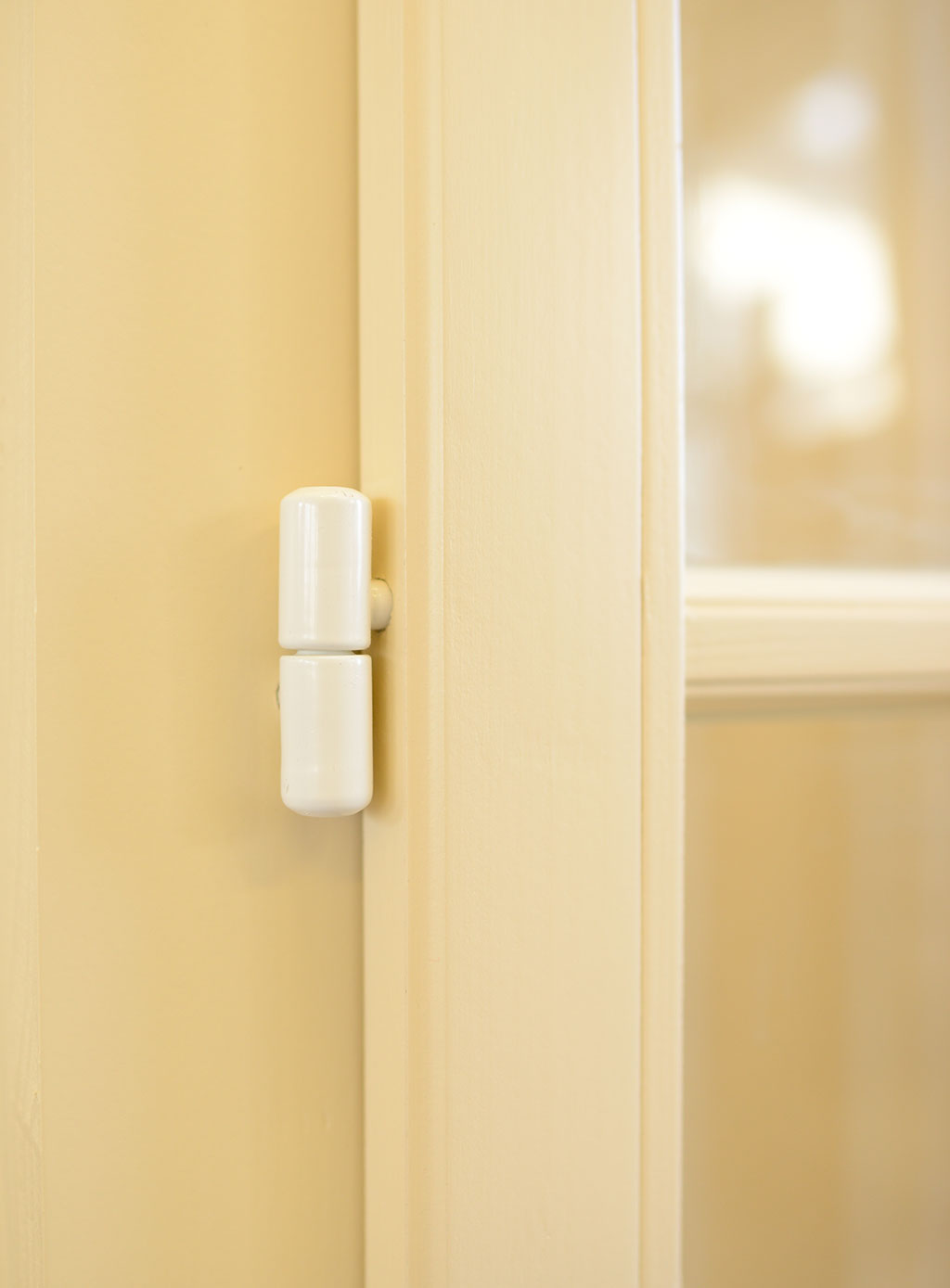

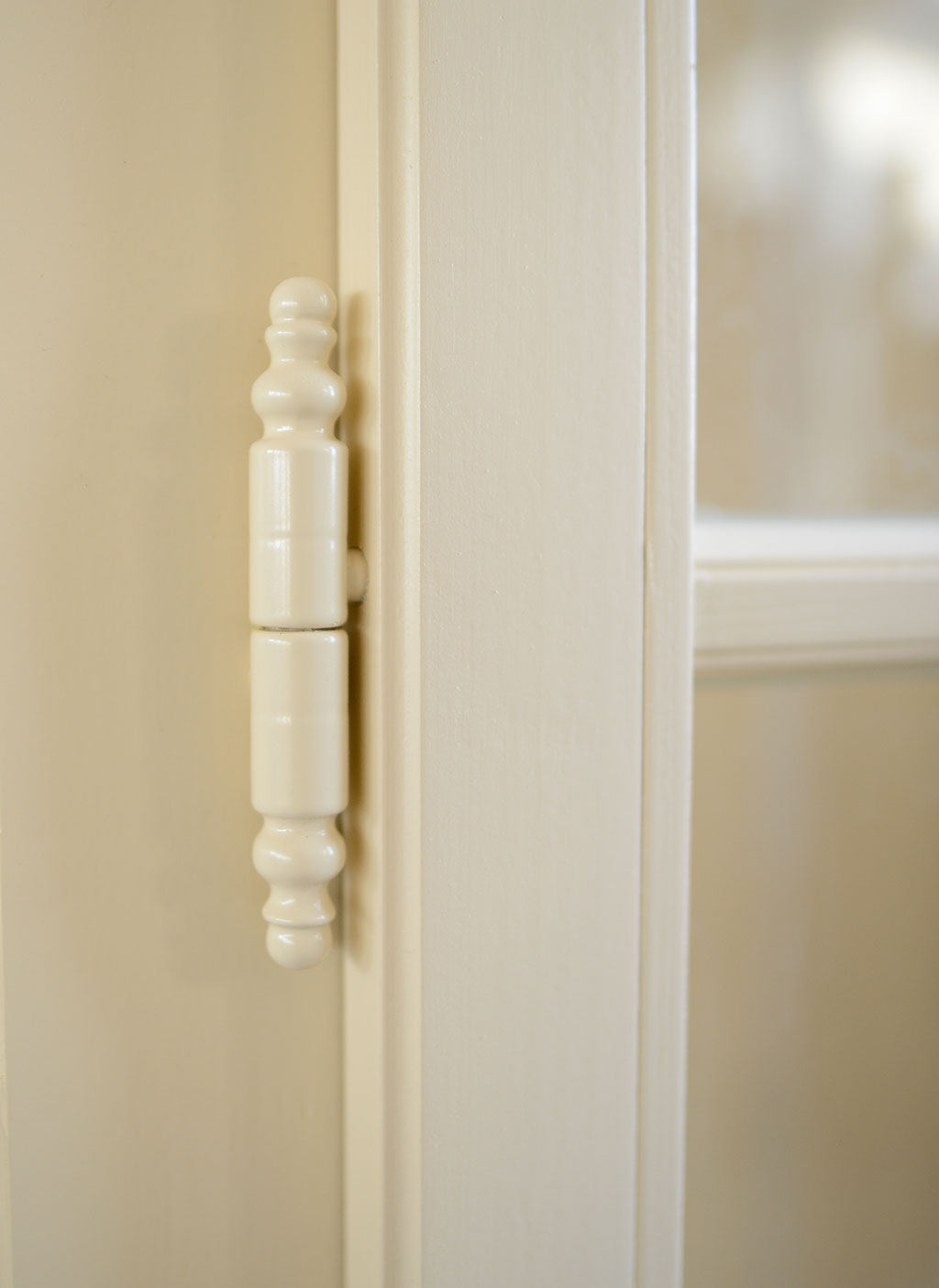

Okenní závěsy

Na špaletové okno osazujeme různé druhy závěsů. Vždy se snažíme co nejvíce přizpůsobit stávajícím závěsům - jak tvarem tak i barevností.

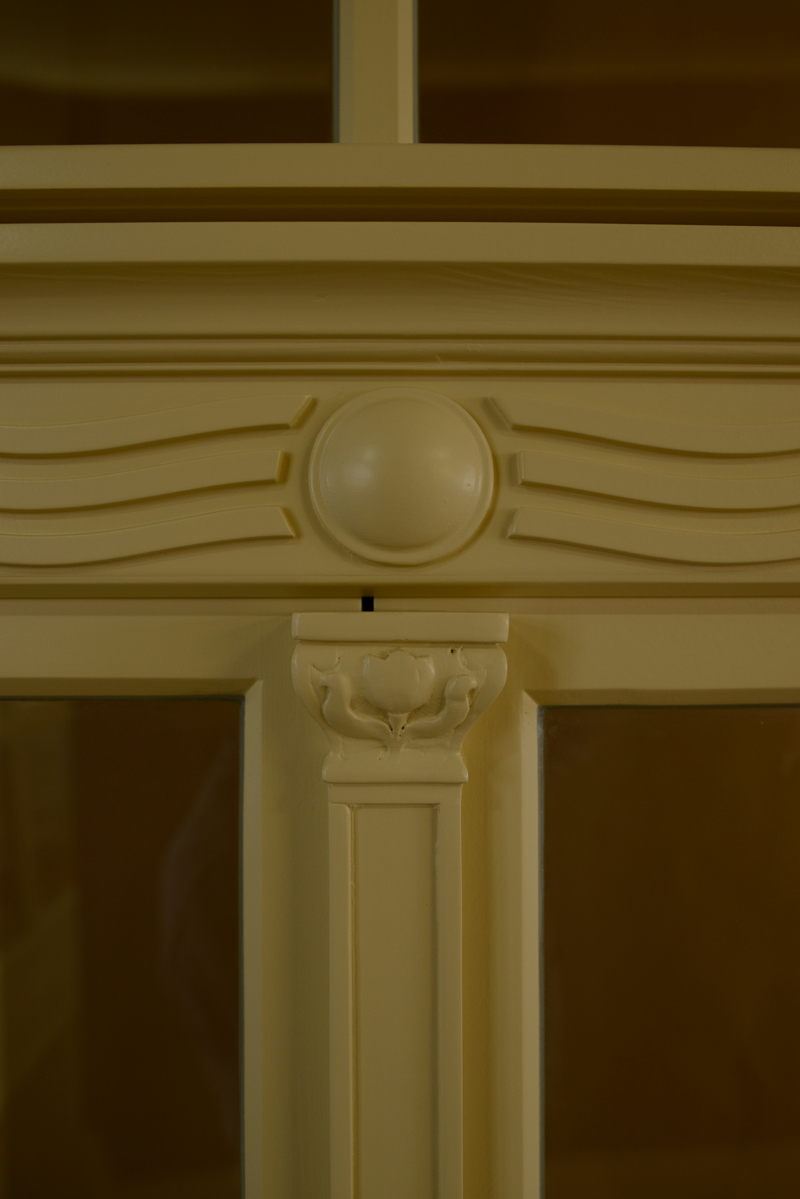

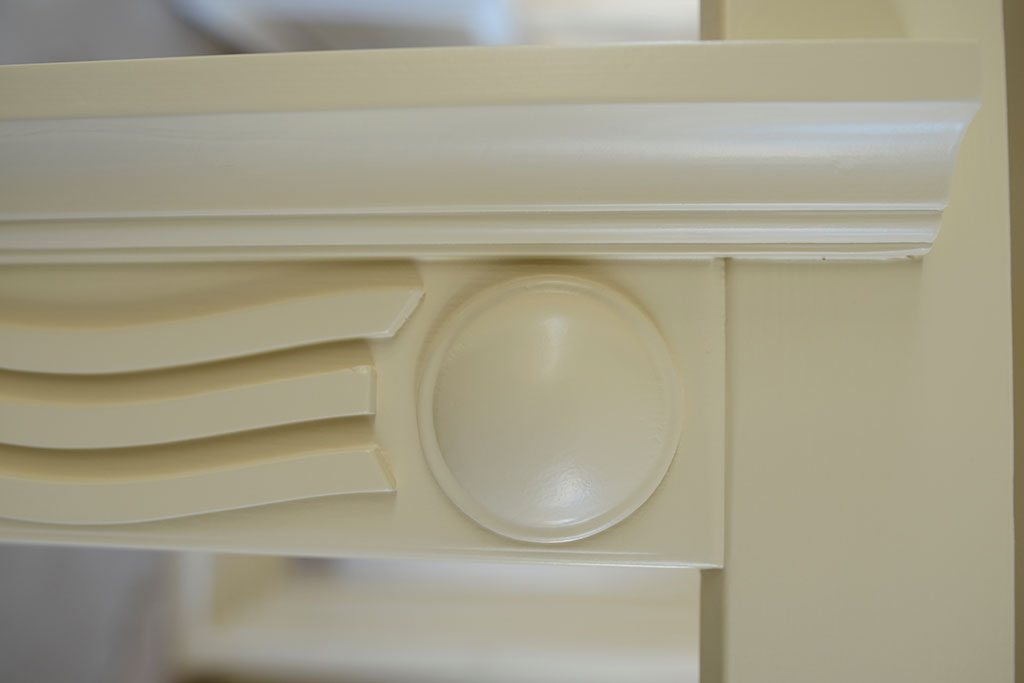

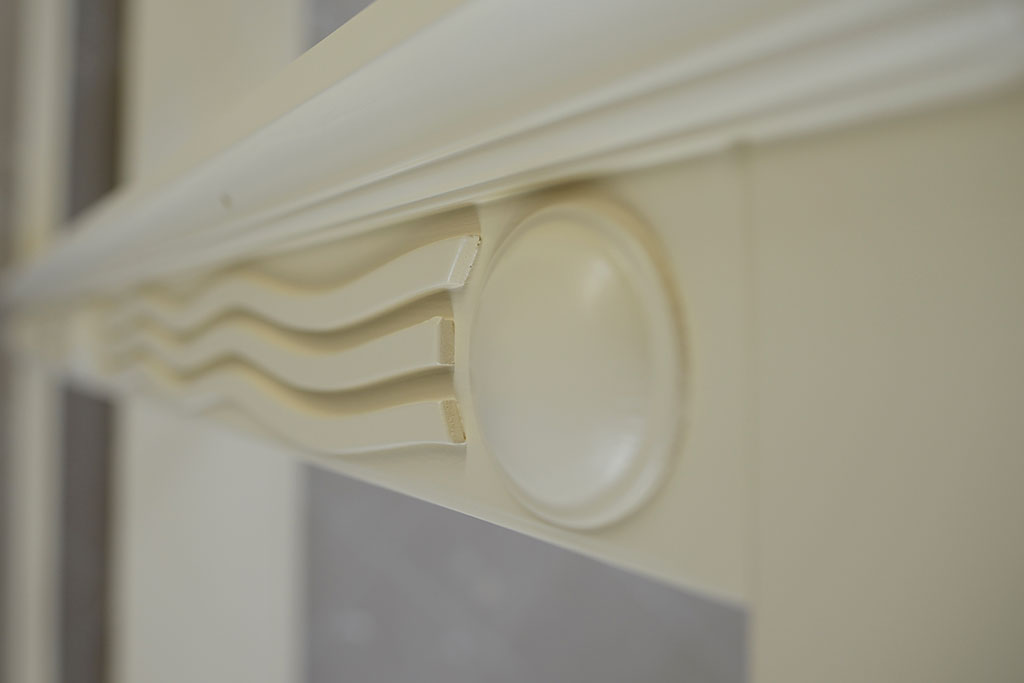

Zdobné prvky

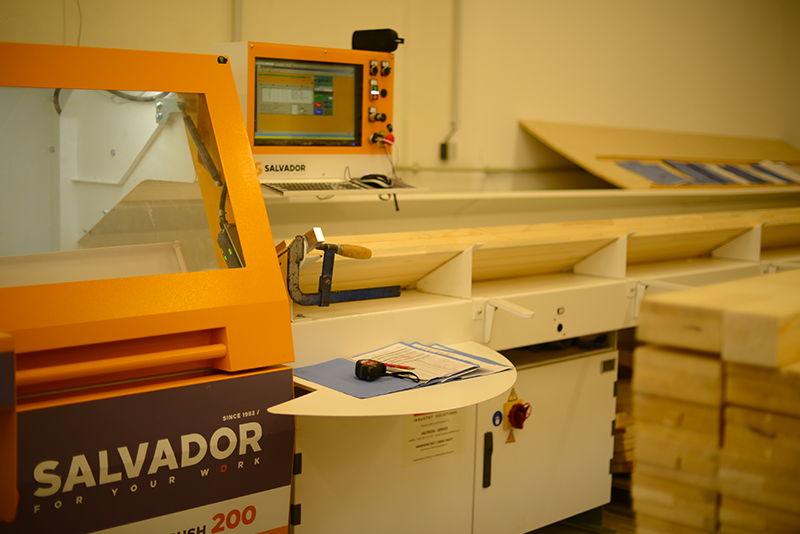

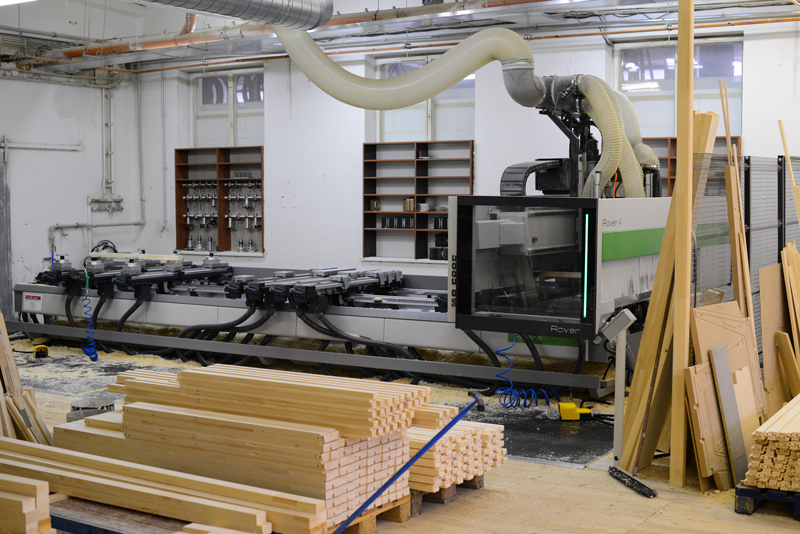

Špaletové okno NENADAL jsme schopni vyrobit dle požadavků zákazníka, národního památkového ústavu nebo, v nejčastějším případně, jsme schopni vytvořit přesnou repliku stávajícího okna. Pomocí nejmodernější CNC technologie vyrábíme všechny zdobné prvky u nás v provozovně.
Zdobné prvky jsou:

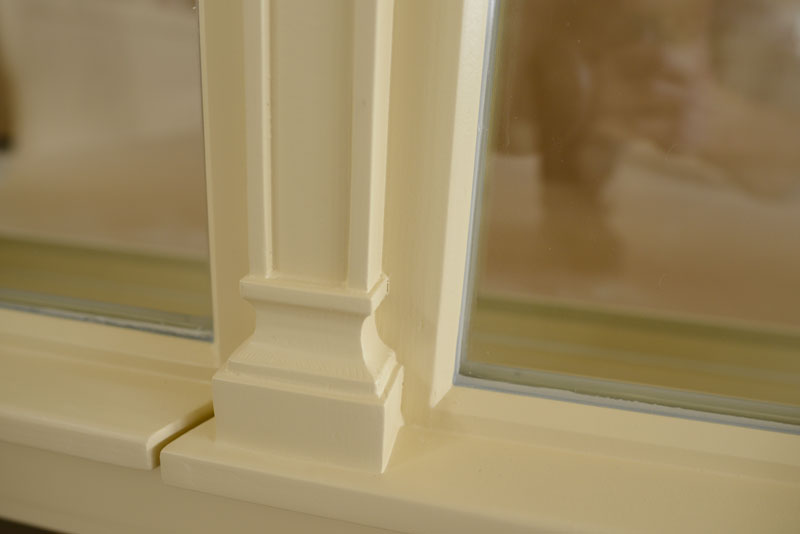

Zdobná klapačka s profilovanou hlavicí a paticí
Zdobný profilovaný poutec
Zdobná profilovaná příčka

Povrchová úprava

Jednou z nejdůležitější částí výroby špaletového okna NENADAL je povrchová úprava. Povrchová úprava se skládá ze čtyř kroků:
Surové špaletové okno máčíme hloubkovou impregnací, aby léta ve dřevě vyvstala.
Broušení surového okna
Základní impregnace je máčena - chrání dřevo proti dřevokazným škůdcům a plísním, dále dodává dřevu barevný odstín.
Broušení základní impregnace.
Mezi vrchní nástřik je stříkán vysokotlakým zařízením - dodává oknu dlouhodobou životnost a vytváří plnící vrstvu pro lepší přilnavost posledního vrchního nástřiku.
Broušení mezi vrchního nástřiku.
Vrchní nástřik je proveden vysokotlakým zařízením - chrání okno proti povětrnostním vlivům, slunečnímu záření a podnebním vlivům (déšť, kroupy).

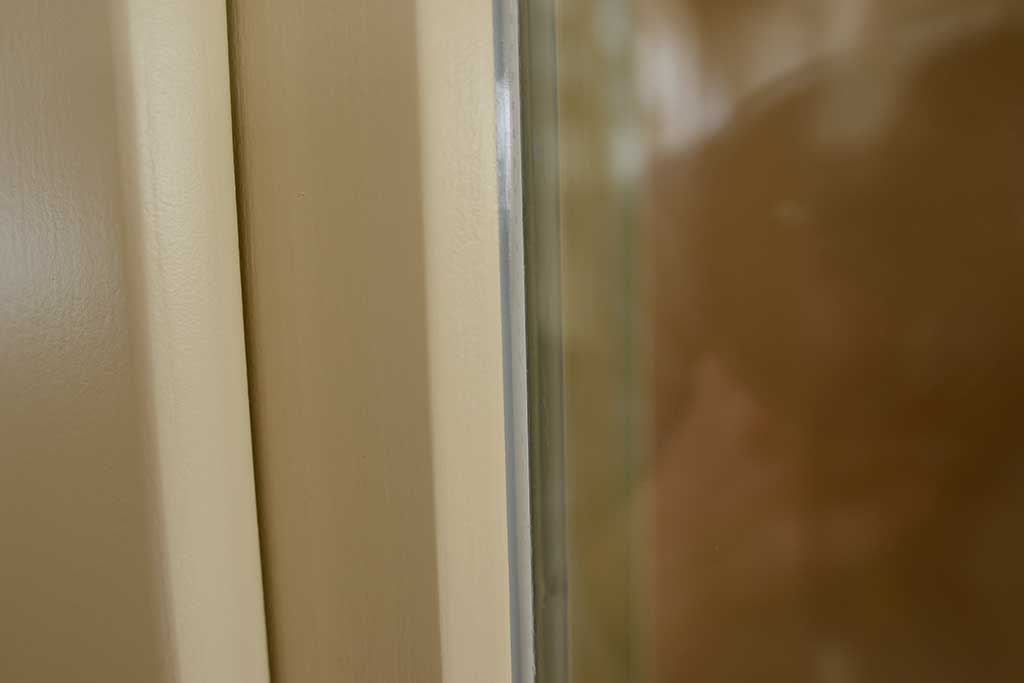

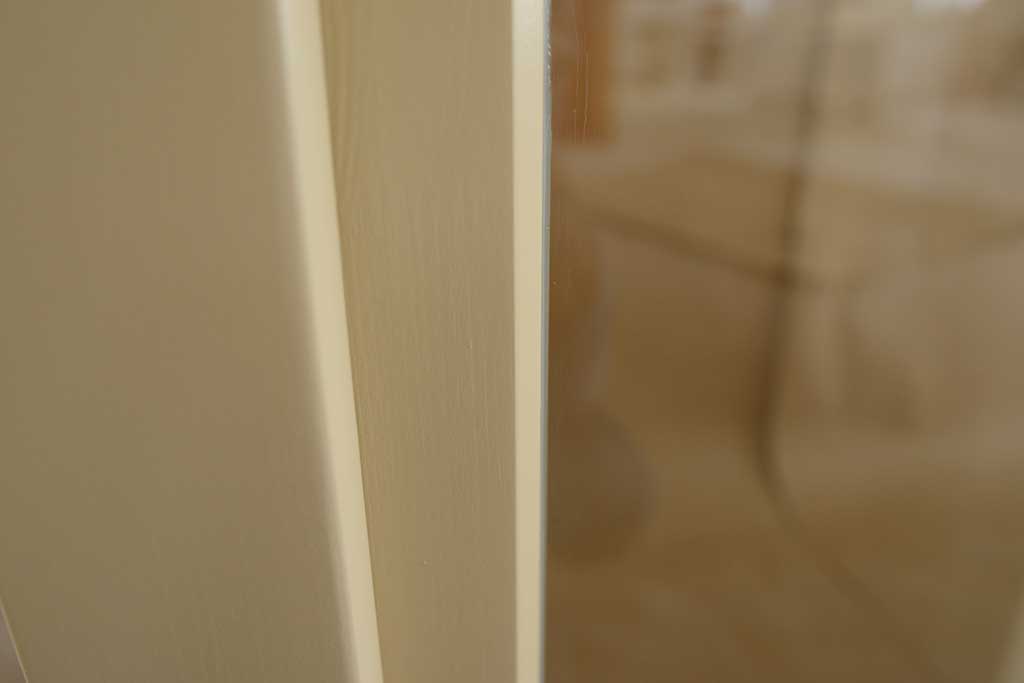

Imitace kitu

Předností našeho špaletového okna NENADAL je imitace kytu. U většiny starých oken je z venkovní strany na okenním křídle kyt, který je přetřen barvou. Abychom zachovali historický ráz okna, vyrábíme okenní křídla s imitovaným prvkem kytu (profilovaná část křídla v úhlu kytu), který z exteriérového pohledu vypadá jako kyt, který je přetřen barvou.

Zasklení

Do špaletového okna NENADAL osazujeme do vnějších křídel izolační dvojsklo 4/8/4, 4/10/4 nebo 4/12/4 vždy dle požadavku celkové hodnoty okna. Meziskelní rámeček je vždy v barevnosti oken. Do vnitřních křídel je osazeno jednoduché sklo. Do skel lze kombinovat okenní příčky dle stávajícího provedení, abychom se přiblížili co nejvíce vzhledu starých oken.

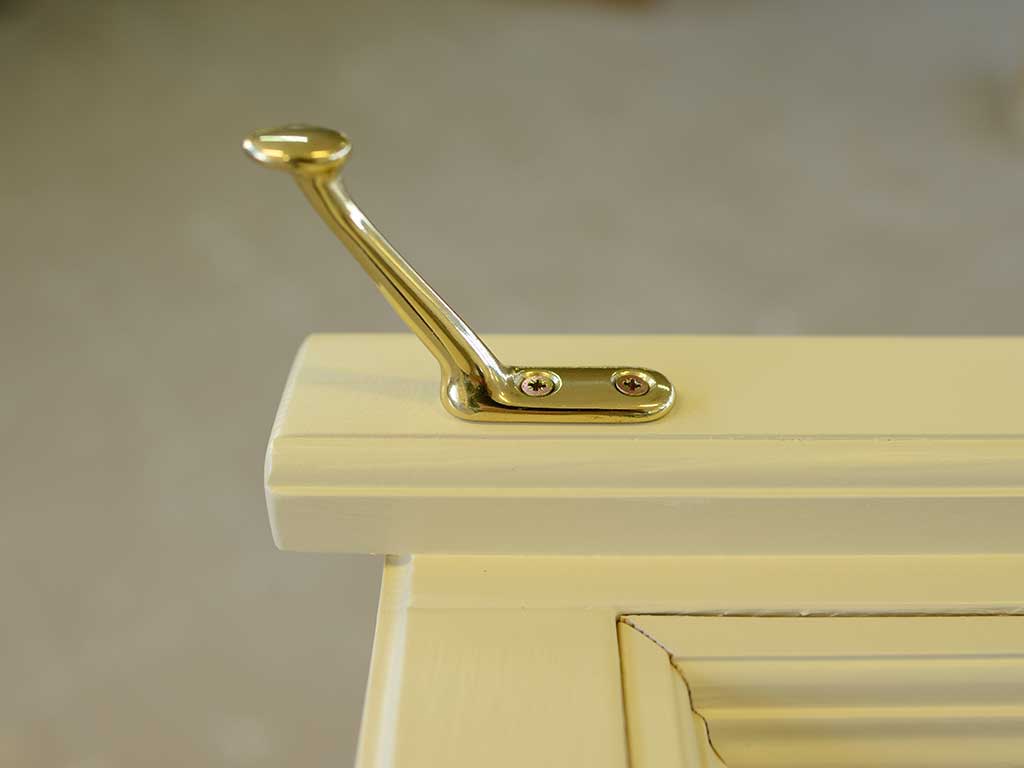

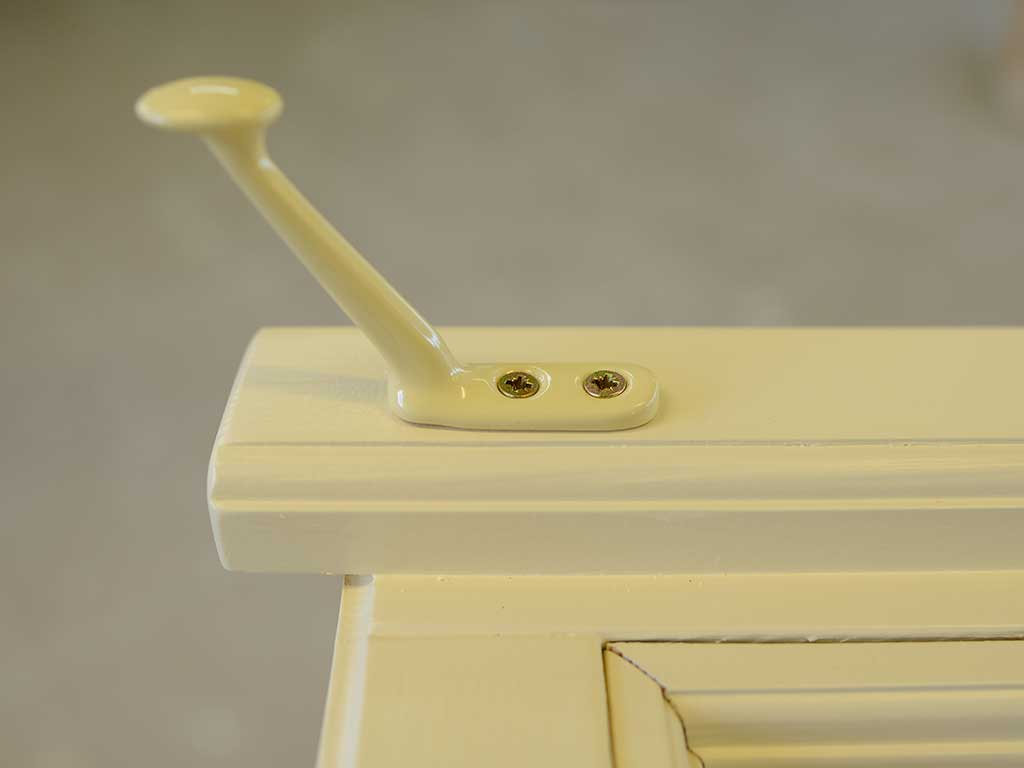

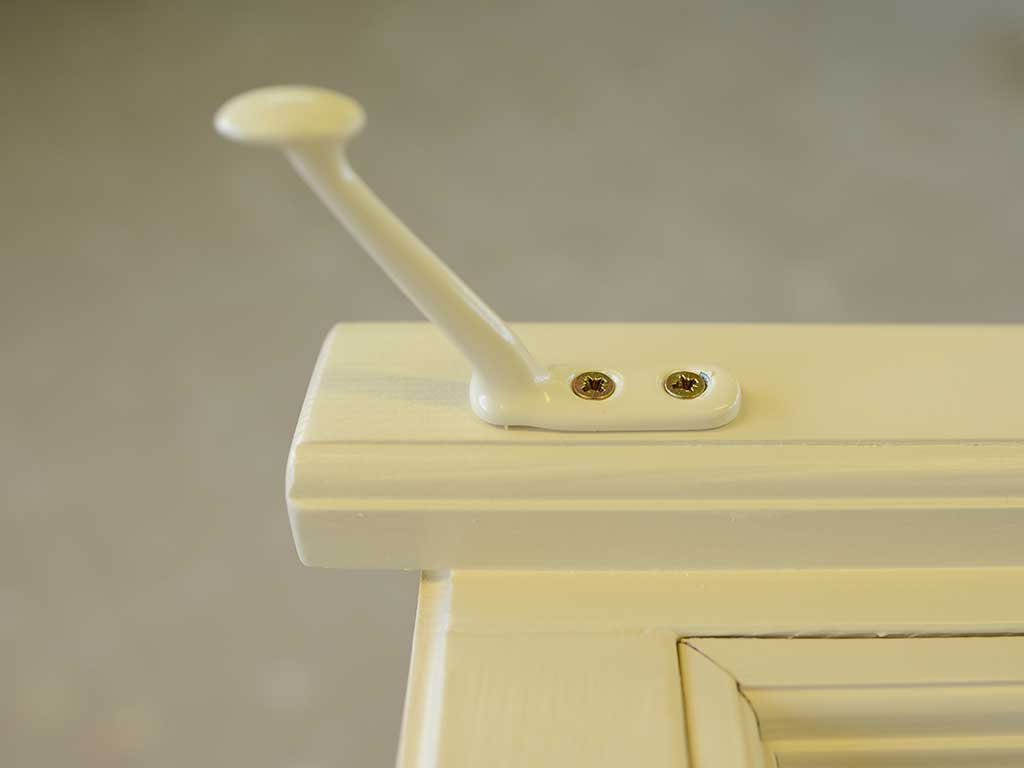

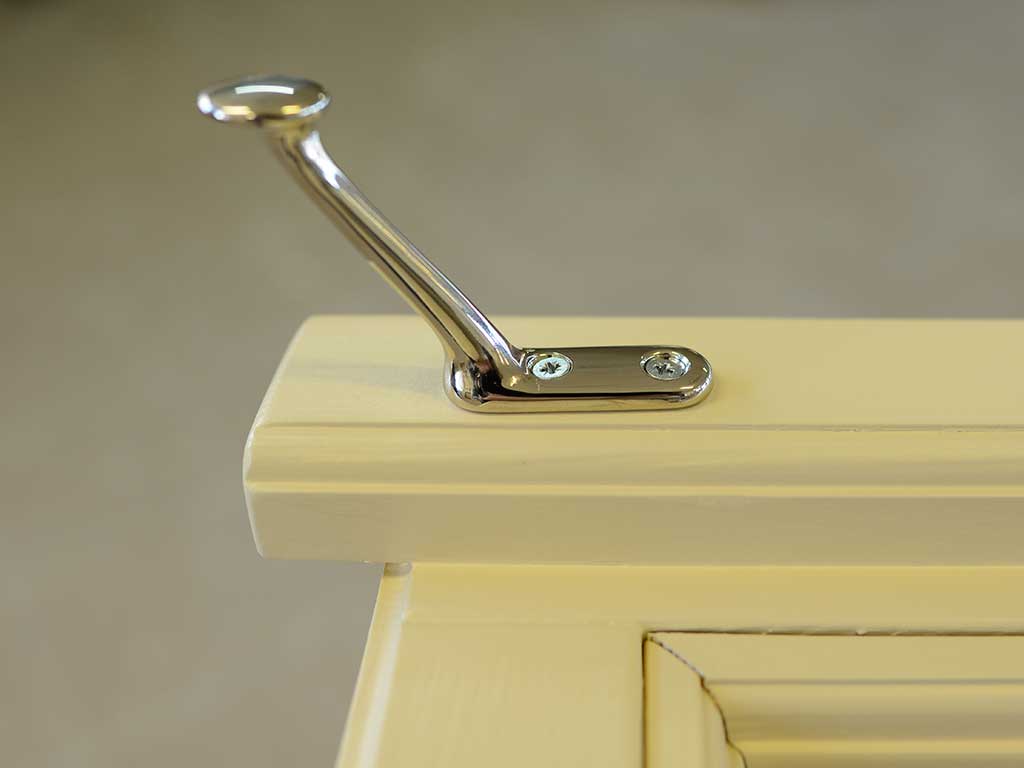

Okenní doraz

Dorazy na špaletových oknech Vám sladíme dle Vašeho přání. Barevnost může být dle barevnosti okna nebo dle barevnosti kování.

Funkce dorazů spočívá v tom, že zabraňuje narážení venkovních a vnitřních křídel o sebe, tím brání jejich rozbití.

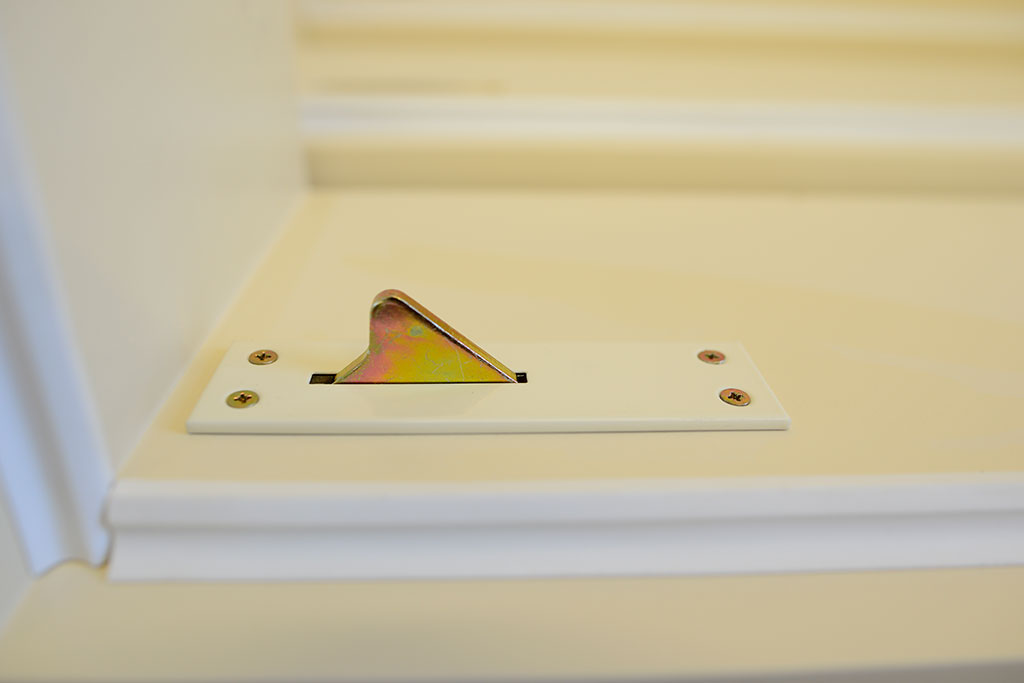

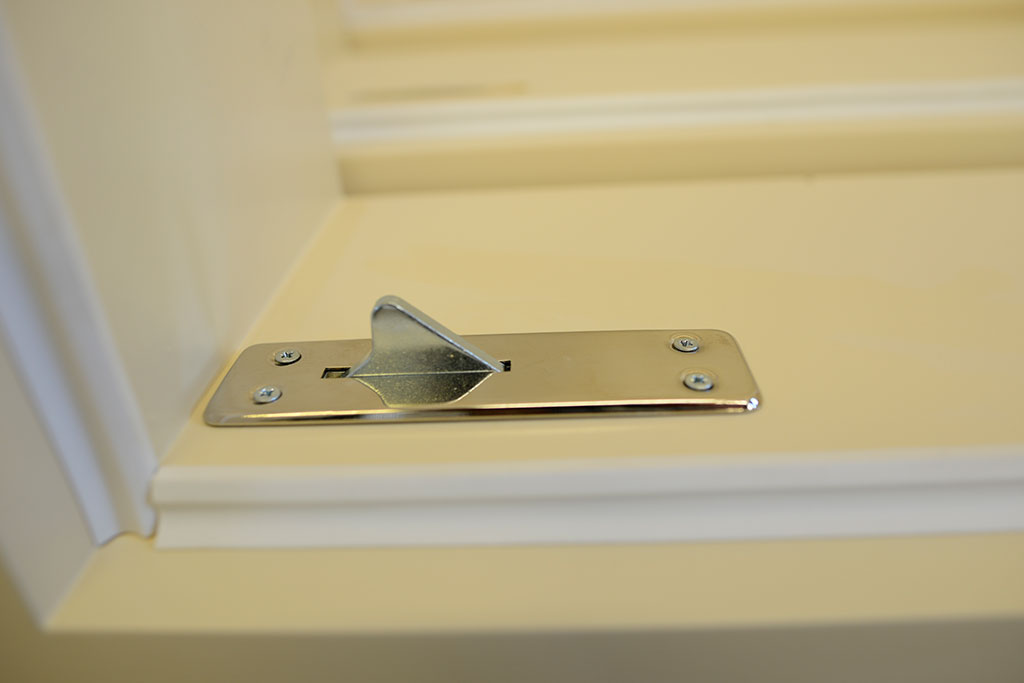

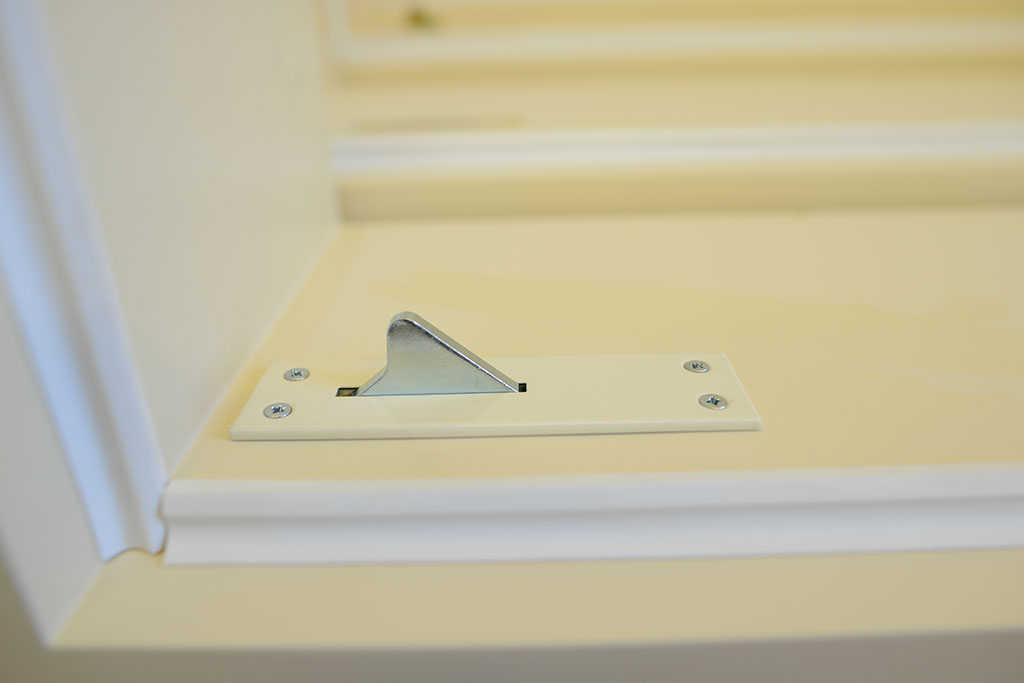

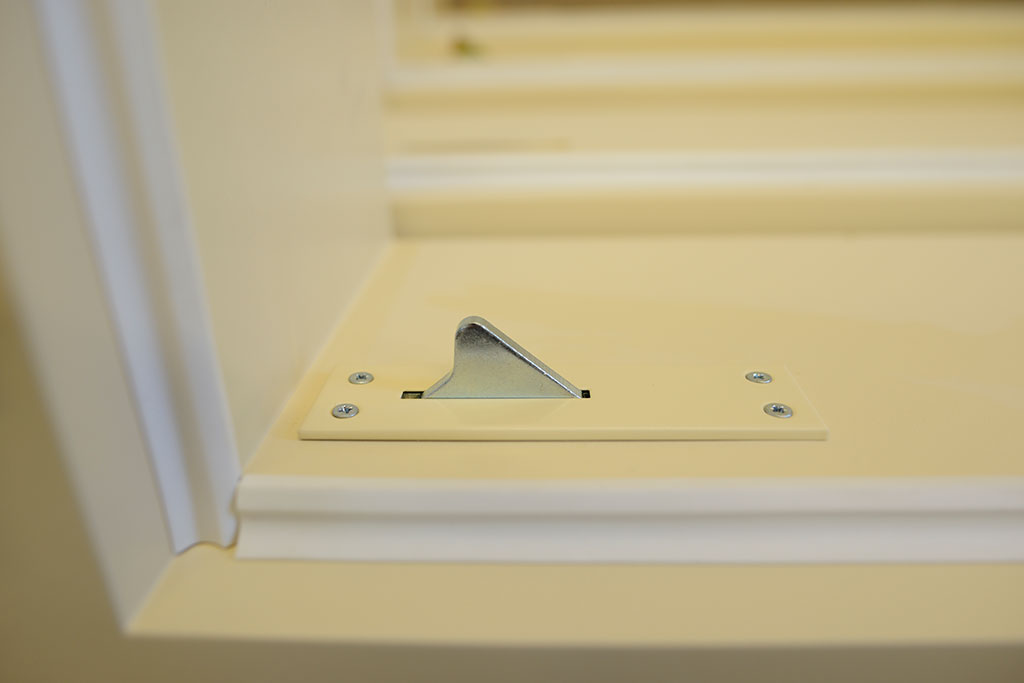

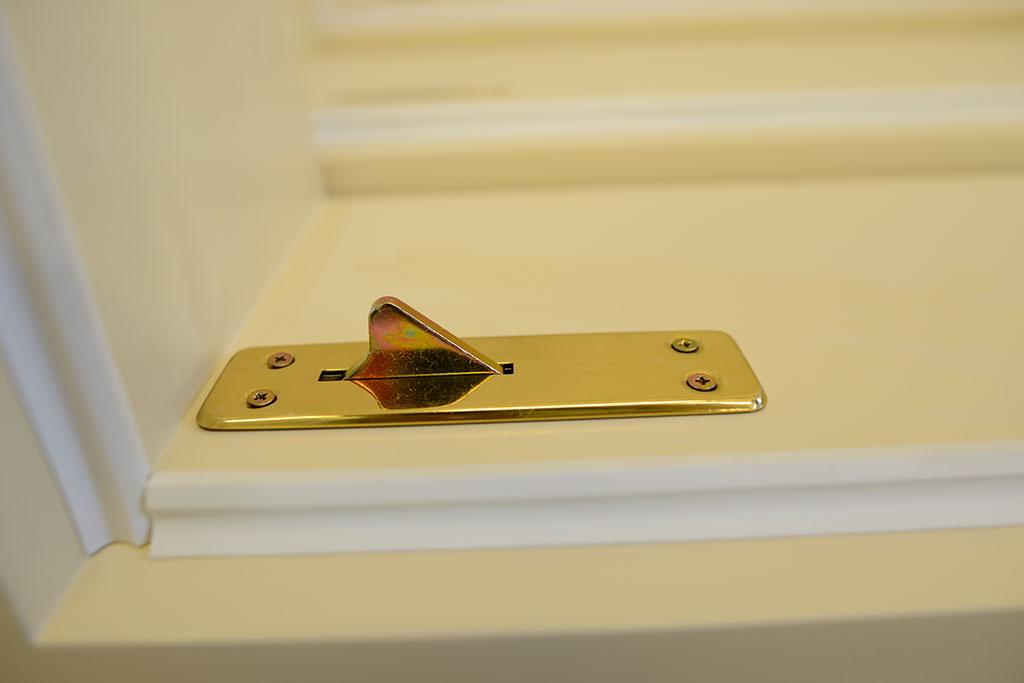

Okenní záskočka

Záskočky na špaletových oknech Vám sladíme dle Vašeho přání. Na špaletové okno dodáváme autentické okenní záskočky. Barevnost může být dle barevnosti okna nebo dle barevnosti kování.

Funkcí záskočky je, že když otevřete křídlo, okenní křídlo zaskočí pomocí spodního nárazníku za záskočku a okno Vám drží v otevřené poloze, a tím pádem chrání křídlo před rozbitím při větru.

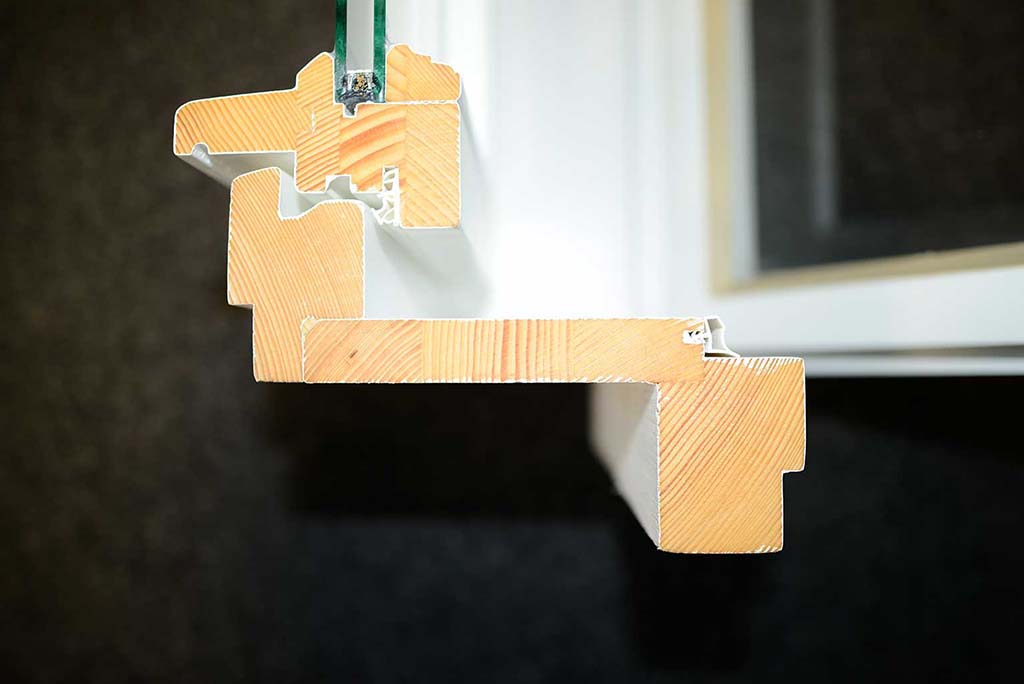

Spodní rám

U spodního rámu máme dvě varianty provedení.
Rám s odtokem vody, kde je větší nárůst pohledové plochy. Tento typ rámu je vhodnější do historických objektů z 30. let 20. století. Ale i přesto může být použit i u jiných objektů. Jedná se o zmodernizovanou variantu.

Rám bez odtoku vody, s vyfrézovanými držky se spádem pro lepší odtok vody. Tento typ má malý nárůst pohledové plochy, tím pádem odpovídá objektům výstavby konce 19. století max. začátkem 20. století.

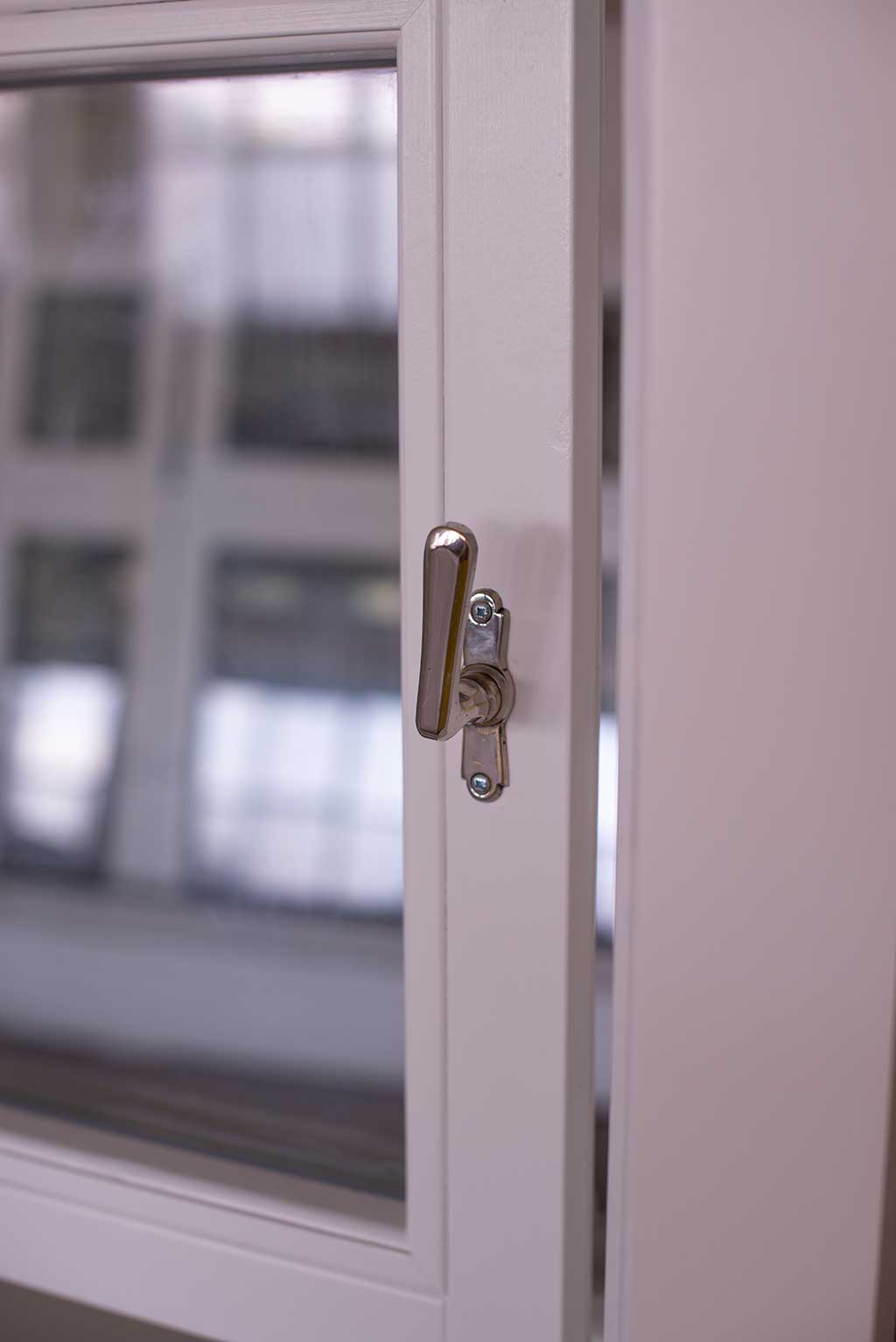

Profil na hraně křídla

Ke stažení

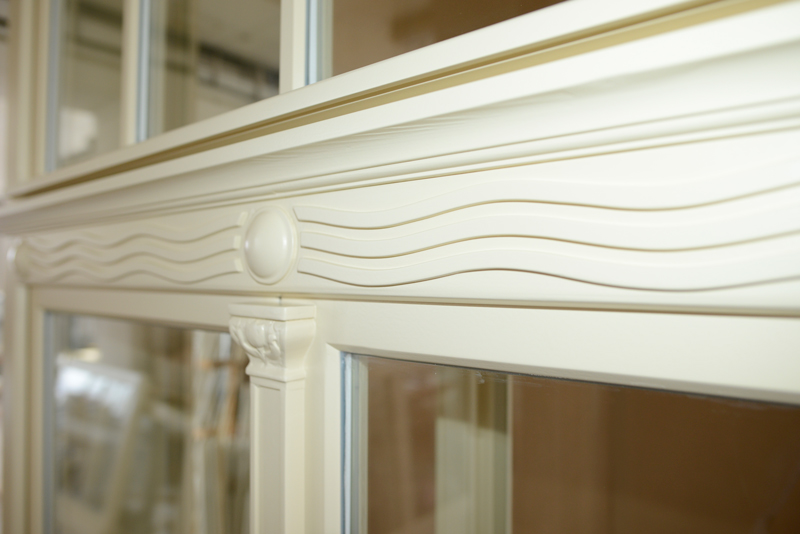

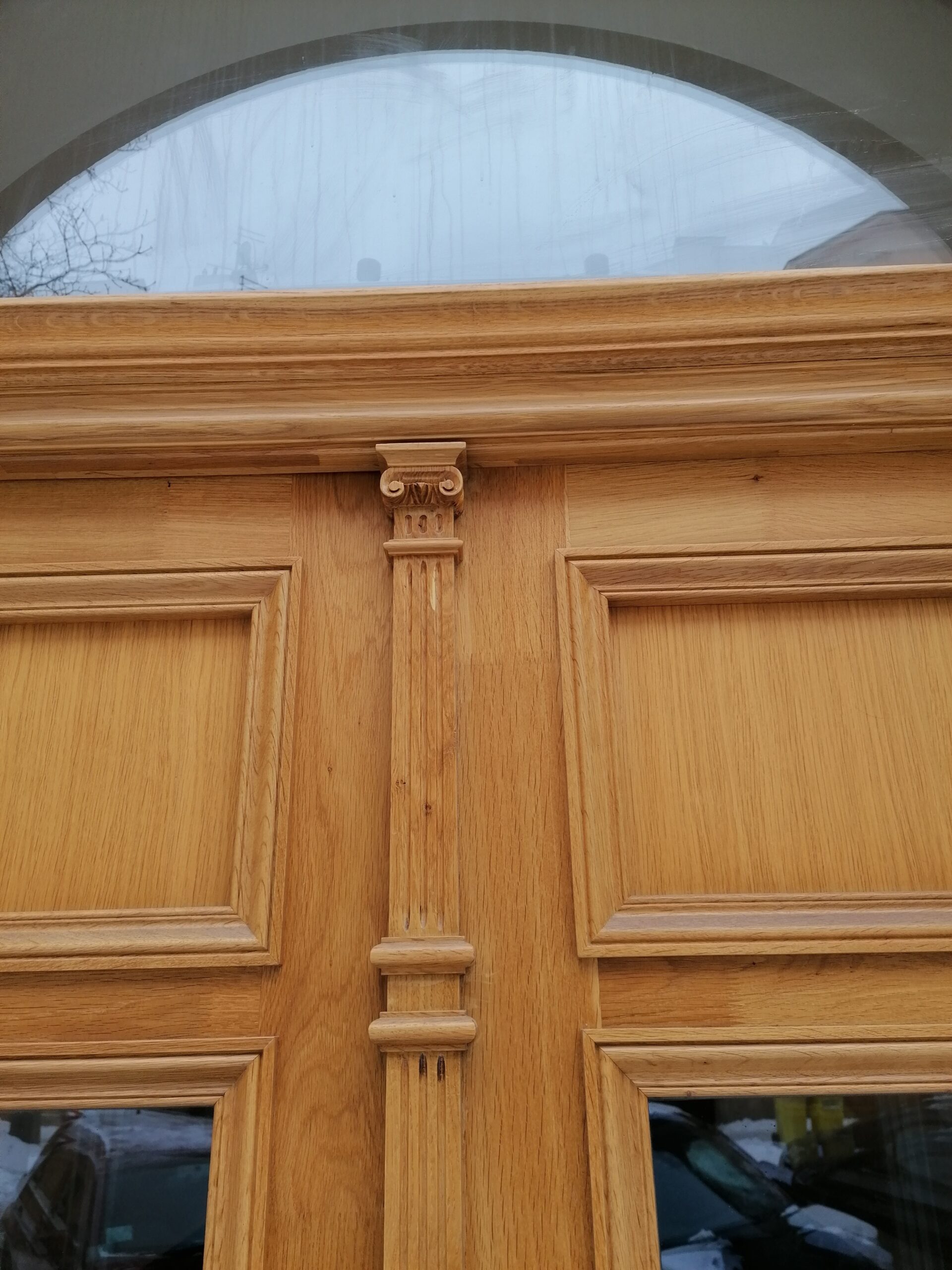

Profilace klapačky, hlavice a patice

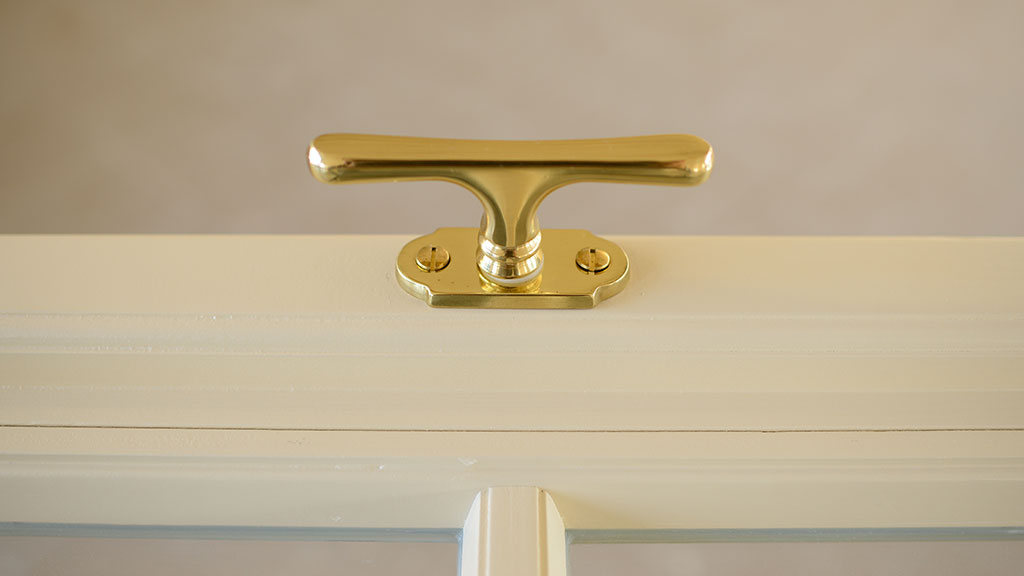

Okenní klička (kování)

Společně s dodávkou oken Vám dodáme kompletní kování, které bude co nejvíce přizpůsobeno Vašim požadavkům nebo požadavkům Národního Památkovému ústavu. Výběr je velmi rozsáhlí. Kování je detail, který dává Vašemu novému špaletovému oknu jedinečnost, tak jak to bylo před 100 lety, když okna montovali naši předkové.
Ke stažení

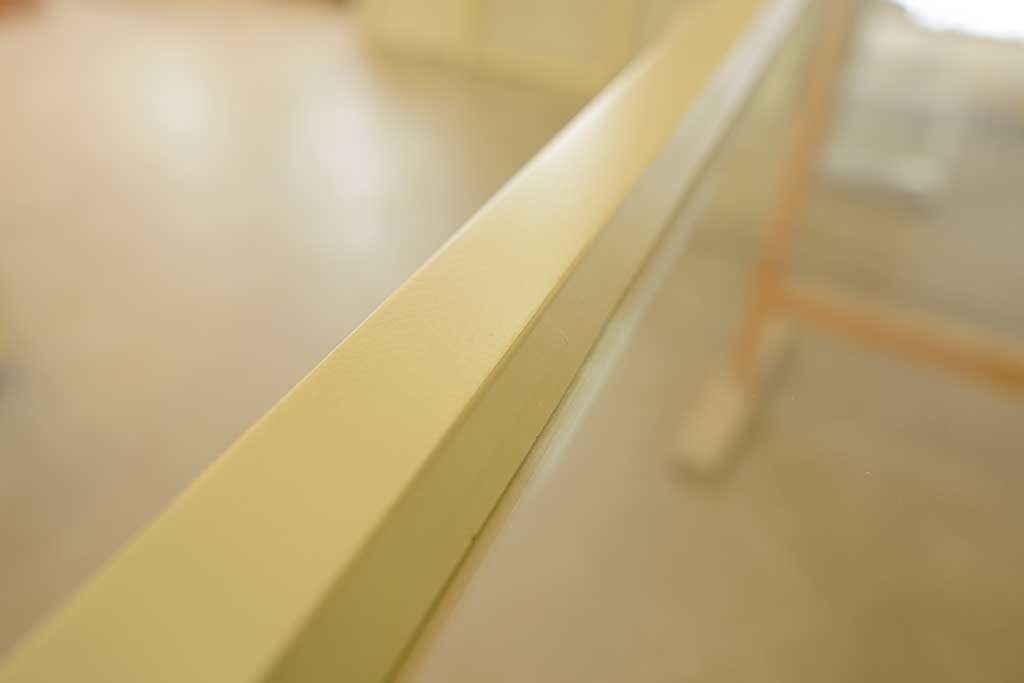

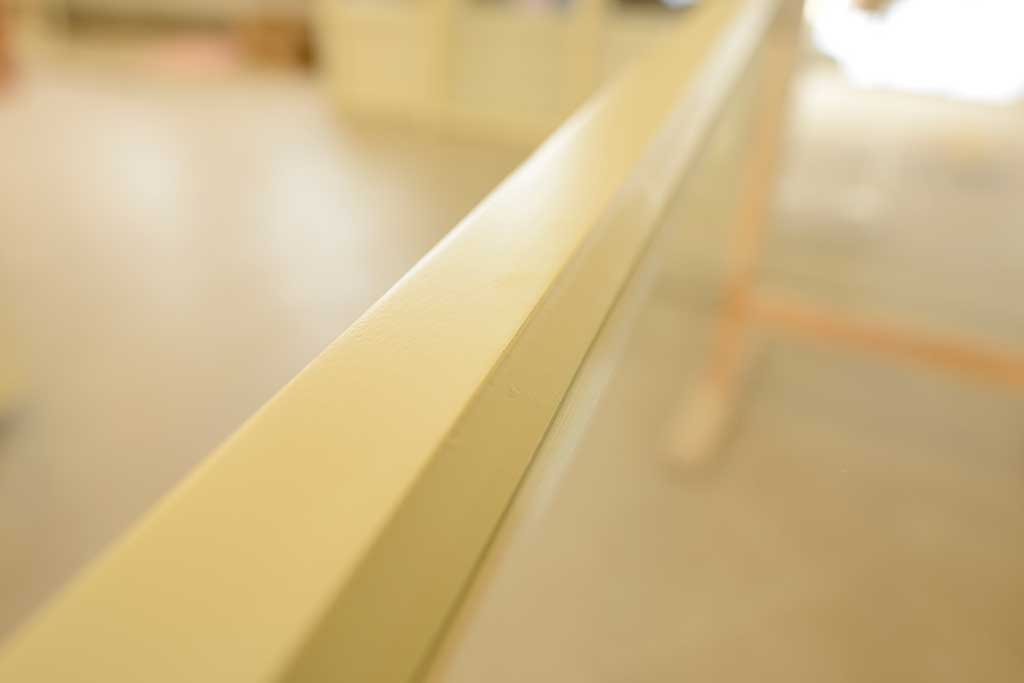

Replika tmelu

Konstrukce
Dřevina
Těsnění
Okenní závěsy
Zdobné prvky
Povrchová úprava
Imitace kitu
Zasklení
Okenní doraz
Okenní záskočka
Spodní rám
Profil na hraně křídla
Profilace klapačky, hlavice a patice
Okenní klička (kování)
Replika tmelu

Špaletové okno Nenadal

Okenní závěsy

Na špaletové okno osazujeme různé druhy závěsů. Vždy se snažíme co nejvíce přizpůsobit stávajícím závěsům - jak tvarem tak i barevností.

Konstrukce

Konstrukce špaletového okna NENADAL vychází z odzkoušené certifikované konstrukce. Jednotlivé rámy jsou spojeny čepovými a kolíkovými spoji - okna tak disponují vysokou stabilitou a tuhostí.

Okno se skládá z venkovního rámu a venkovních subtilních profilovaných křídel s osazenými izolačními skly, kde jsou dále osazeny profilované klapačky a okapnice. Mezi venkovním a vnitřním rámem je dřevěná masivní špaleta.

Dřevina

Naše špaletové okno NENADAL vyrábíme nejčastěji ze smrkových certifikovaných hranolů. Samozřejmostí je výroba okna i z jiné dřeviny, jako například DUB, MODŘÍN, MERANTI.

Z pohledu Národního Památkového ústavu

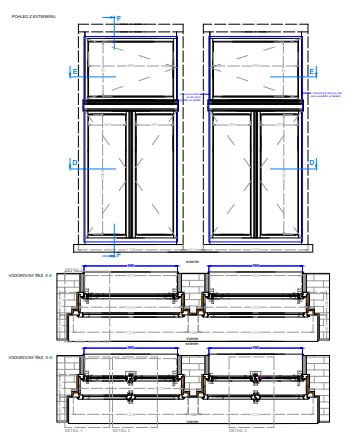

Naše výkresové oddělení pro Vás zajistí kompletní dokumentaci při výměně oken, která obsahuje:
Odborný posudek stavu stávajících oken
Výkresová dokumentace v měřítkách 1:20, 1:5, kde je zakreslen stávající a nový stav
Návrh barevnosti
Fotodokumentaci
Ke stažení vzorová dokumentace

Z pohledu současných
státních a evropských norem

Naše výrobky uvádíme na trh a s tím jsou spjaty normová nařízení. Ke špaletovým oknům a následně ke všem našim výrobkům vlastníme platná certifikace CE.

Špaletové okno je zkoušeno na následující vlastnosti:

Součinitel prostupu tepla - EN ISO 10077-1 – deklarovaná hodnota: Uw = 1,0 W/(m2K), 1,1 W/(m2K), 1,2 W/(m2K)
Akustické vlastnosti - EN14351-1 – deklarovaná hodnota: Rw 46-48dB
Vodotěsnost - EN1027 – deklarovaná hodnota: 2A, 4A, 6A
Odolnost proti zatížení větrem - EN12211 – deklarovaná hodnota: 4/C
Únosnost bezpečnostních zařízení - EN14609 – deklarovaná hodnota: Funční
Nebezpečné látky: Žádné
Průvzdušnost - EN 1026 – deklarovaná hodnota: 4/600
Součástí výměny oken je vypracování dokumentace k oknům (prohlášení o vlastnostech, popis, pohledy, certifikát návod, údržba)
